Giải Pháp Thi Công Tầng Hầm Đà Lạt An Toàn: Biện Pháp Kỹ Thuật Chống Sạt Lở, Nứt Nhà Lân Cận Và Chống Thấm Hiệu Quả

PHẦN 1: TỔNG QUAN VÀ ĐẶC ĐIỂM ĐỊA CHẤT ĐẶC THÙ TẠI ĐÀ LẠT

1.1. Thực trạng thi công tầng hầm Đà Lạt hiện nay

Tại Thành phố Đà Lạt và các vùng phụ cận tỉnh Lâm Đồng, nhu cầu thi công tầng hầm Đà Lạt trong các công trình dân dụng (biệt thự, nhà phố, homestay) và thương mại (khách sạn, tòa nhà văn phòng) đang tăng trưởng mạnh mẽ. Giải pháp này giúp tối ưu hóa không gian sử dụng, giải quyết bài toán đỗ xe, đồng thời đáp ứng các quy chuẩn khắt khe về khống chế chiều cao tầng nổi của quy hoạch đô thị địa phương.

Xây dựng Winta luôn có giải pháp thi công tầng hầm Đà Lạt đảm bảo an toàn

1.2. Đặc điểm địa chất cao nguyên và nguy cơ sạt lở

Địa chất tại Đà Lạt phân hóa rất phức tạp và mang những đặc trưng khác biệt hoàn toàn so với vùng đồng bằng:

• Tầng phủ phong hóa mạnh: Bề mặt chủ yếu là đất feralit màu đỏ hoặc đỏ vàng có chiều dày lớn (từ 5m đến hơn 20m), trạng thái thay đổi nhanh từ dẻo cứng sang dẻo mềm khi ngậm nước.

• Tải trọng lệch tâm do địa hình đồi dốc: Độ dốc phổ biến từ 15 độ đến hơn 40 độ khiến công trình luôn phải chịu một lực đẩy ngang khổng lồ từ khối đất phía sườn dốc phía trên tác dụng vào kết cấu chắn giữ.

• Hiện tượng đất mượn: Nhiều khu vực lòng chảo hoặc thung lũng sở hữu lớp đất lấp hoang dã, độ chặt thấp (K < 0.85), tính nén lún cao và cực kỳ kém ổn định.

• Nước ngầm: Đào tầng hầm cực kỳ khó khăn khi gặp nước ngầm và rất nguy hiểm, rất dễ xãy ra sạc lỡ. Tại Đà Lạt, có nhiều khu vực có nước ngầm khi đào đến coote 2-3m.

Chính vì các yếu tố trên, nếu không có biện pháp thi công tầng hầm phù hợp, rủi ro đổ sập hố móng, sụt lún công trình lân cận là rất lớn. Do đó, công tác chống sạt lở Đà Lạt luôn là ưu tiên hàng đầu trong mọi hồ sơ thiết kế địa kỹ thuật.

PHẦN 2: CƠ HỌC ĐẤT VÀ CƠ CHẾ GÂY SẠT LỞ HỐ ĐÀO SÂU

Khi hạ nền để đào sâu trong lòng đất đồi dốc, hệ cân bằng cơ học tự nhiên của mái dốc bị phá vỡ hoàn toàn. Kỹ sư kết cấu phải tính toán kỹ lưỡng các trạng thái áp lực đất dựa trên lý thuyết của Rankine và Coulomb:

• Áp lực đất chủ động (Ea​): Khối đất phía sau tường chắn luôn có xu hướng dịch chuyển, đẩy vách chắn về phía lòng hố đào. Do góc ma sát trong Ø của lớp đất á sét phong hóa tại Đà Lạt tương đối thấp (Ø = 12độ - 18độ), hệ số áp lực đất chủ động Ka sẽ gia tăng, tạo lực đẩy cực đại lên thành hầm.

• Vai trò biến động của nước ngầm: Vào mùa mưa Lâm Đồng, nước mưa ngấm sâu làm đất chuyển sang trạng thái bão hòa. Trọng lượng thể tích tự nhiên của đất Gamma tăng mạnh từ 16kN/m3 lên đến 16kN/m3, đồng thời triệt tiêu lực dính vạn năng (c) của các hạt sét, kích hoạt các cung trượt nguy hiểm gây sạt lở dây chuyền.

PHẦN 3: PHÂN TÍCH 2 BIỆN PHÁP THI CÔNG TẦNG HẦM PHỔ BIẾN VÀ AN TOÀN NHẤT

Để kiểm soát tuyệt đối các rủi ro địa chất, hiện nay tại Lâm Đồng có 2 biện pháp thi công tầng hầm được ứng dụng phổ biến và mang lại hiệu quả cao nhất:

3.1. Biện pháp 1: Tường cừ Larsen kết hợp Hệ giằng chống (Shoring System)

• Nguyên lý hoạt động: Sử dụng các thanh thép định hình dạng chữ U hoặc Z (phổ biến là cừ Larsen IV) đóng liên tiếp, liên kết với nhau qua hệ khớp khóa khít để tạo thành một vách ngăn đất tạm thời xung quanh chu vi hố móng.

• Hệ thống giằng chống trợ lực: Khi hố đào sâu quá 3m, bản thân thanh cừ không thể chịu uốn đơn độc. Hệ thống shoring thép hình (H300 hoặc H400) gồm dầm vây (Wale) và các thanh chống ngang (Strut) được lắp đặt nhằm hấp thụ lực đẩy ngang, truyền tải trọng đối ứng giữa các thành vách.

• Quy trình thi công chuẩn:

  1. Định vị và ép cừ Larsen xuống cao độ thiết kế bằng robot thủy lực hoặc búa rung áp lực.

  2. Đào đất đợt 1 xuống cao độ lắp hệ giằng chống (1m - 1.5m tính từ đỉnh cừ).

  3. Lắp đặt hệ dầm vây, thanh chống ngang và kích gia tải trước để hạn chế tối đa biến dạng đầu cừ.

  4. Đào đất đợt 2 đến cao độ đáy hầm và tiến hành đổ bê tông móng, sàn, tường hầm.

  5. Sau khi kết cấu bê tông hầm đạt cường độ chịu lực ($>80%), tháo dỡ hệ giằng và nhổ cừ thép thu hồi.

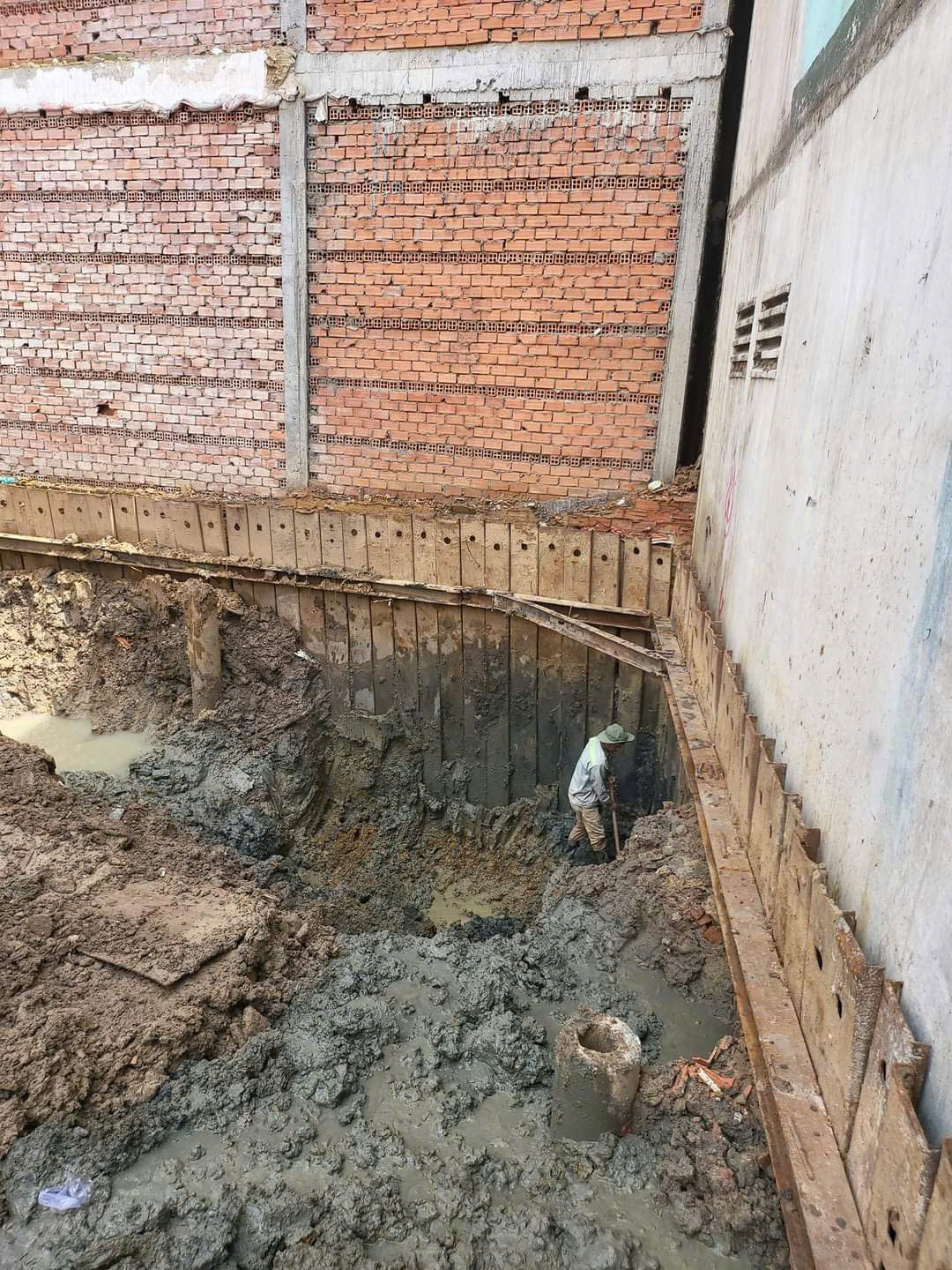

Giải pháp ép cừ thép tầng hầm

3.2. Biện pháp 2: Tường vây bằng Cọc khoan nhồi liên tiếp (Secant Pile Wall)

• Nguyên lý hoạt động: Đây là giải pháp sử dụng kết cấu bê tông cốt thép vĩnh cửu. Các cọc khoan nhồi đường kính nhỏ ($D300, D400, D500$) được thi công san sát, đúc lồng cắt ngàm vào nhau một phần, tạo nên một bức tường vây liền khối siêu cứng bao quanh hầm.

• Cơ chế chịu lực: Tường cọc nhồi hấp thụ hoàn toàn momen uốn và lực cắt của khối đất đồi dốc dốc lớn. Giải pháp này thường được giữ lại làm vách chịu lực chính vĩnh cửu cho tầng hầm công trình, kết hợp thêm màng chống thấm và tường hoàn thiện kiến trúc bên trong.

• Quy trình thi công chuẩn:

  1. Thi công hệ dầm dẫn hướng (Guide-wall) trên mặt đất để khống chế độ lệch tim cọc.

  2. Khoan thi công các cọc sơ cấp (cọc bê tông không cốt thép, mác thấp) trước.

  3. Khoan thi công các cọc thứ cấp (cọc có cốt thép, mác cao) xen kẽ. Mũi khoan của cọc thứ cấp sẽ xén một phần thân cọc sơ cấp để tạo độ kín khít tuyệt đối ngăn nước ngầm.

  4. Tiến hành đào đất trong lòng hố móng theo từng đợt phân tầng cuốn chiếu.

  5. Đổ bê tông hệ dầm đỉnh cọc để liên kết toàn bộ hệ vách thành một khối thống nhất.

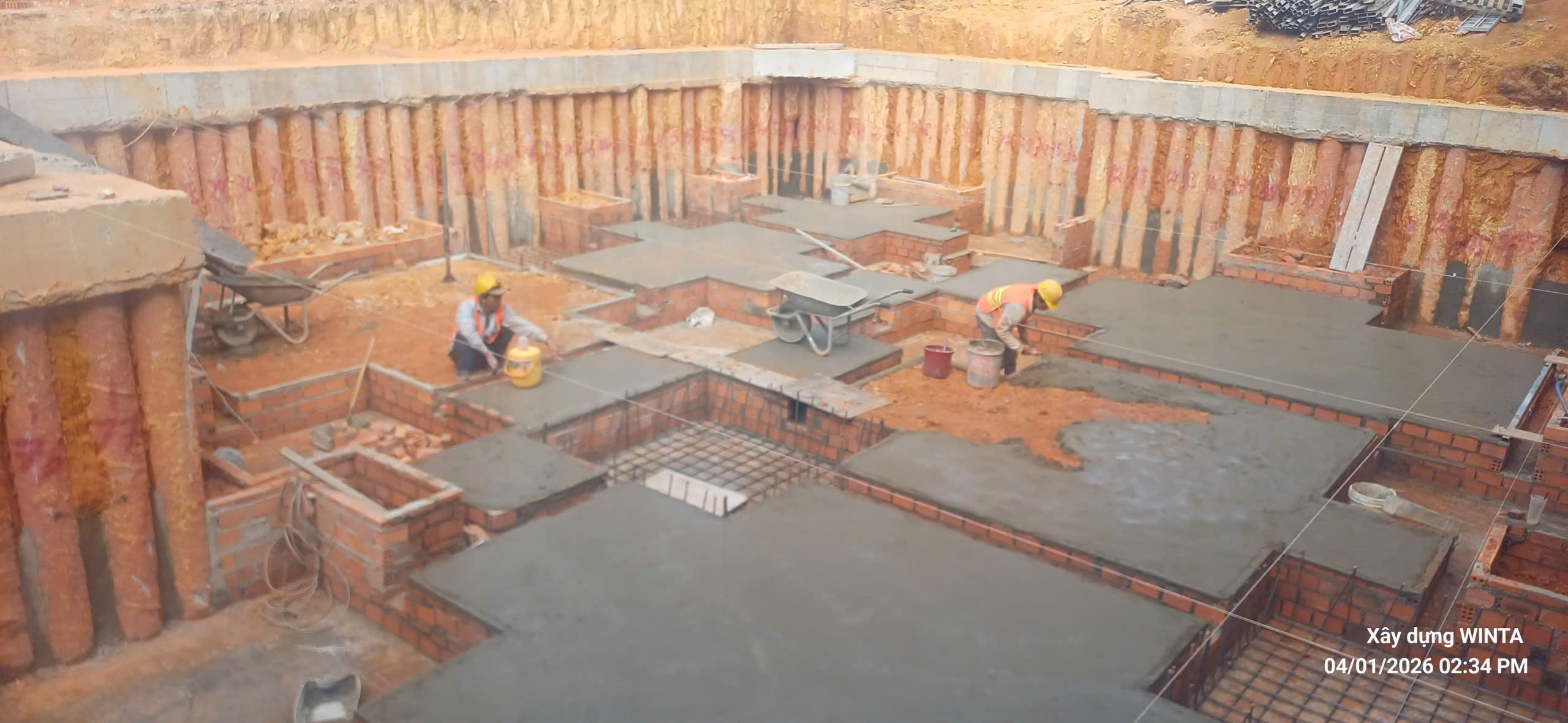

Giải pháp thi công khoan vây tầng hầm bằng cọc khoan nhồi D300

Tham khảo thêm bài viết: Thi công cọc khoan nhồi trong xây dựng nhà phố và biệt thự

Bảng So Sánh Kỹ Thuật Giữa Cừ Larsen Và Cọc Khoan Nhồi

Tiêu chí so sánh	1. Tường cừ Larsen & Hệ chống Shoring	2. Cọc khoan nhồi liên tiếp (Secant Pile)
Bản chất kết cấu	Hệ kết cấu tạm thời (Nhổ thu hồi thép sau khi thi công).	Kết cấu vĩnh cửu (Giữ lại làm vách chịu lực chính của hầm).
Độ cứng kết cấu	Trung bình - Khá. Cần tính toán kỹ lực kích gia tải trước.	Rất cao. Khống chế chuyển vị ngang của đất nền tuyệt đối.
Khả năng ngăn nước	Khá. Có rủi ro thấm qua khớp khóa nếu áp lực nước lớn.	Tuyệt đối nhờ lớp bê tông đúc lồng khối dính kết liên tục.
Yêu cầu mặt bằng	Cần đường hẻm đủ rộng để xe cẩu lớn và máy robot tiếp cận.	Rất linh hoạt. Có thể dùng máy khoan mini trong hẻm nhỏ.
Ảnh hưởng lân cận	Tiếng ồn và độ rung lớn nếu đóng bằng búa rung truyền thống.	Ít rung chấn, an toàn cho móng các nhà cấp 4 cũ liền kề.
Chi phí đầu tư	Tối ưu hơn (Do có thể thuê cừ thép và tái sử dụng).	Cao hơn từ 40% - 60% so với giải pháp cừ Larsen.

PHẦN 4: GIẢI PHÁP CHỐNG THẤM VÀ KIỂM SOÁT NƯỚC NGẦM TOÀN DIỆN

Đối với kết cấu ngầm tại vùng cao nguyên sương mù, chống thấm phải tuân thủ nghiêm ngặt nguyên lý: "Chống thấm chủ động bên ngoài, bảo vệ bền vững bên trong" theo tiêu chuẩn TCVN 9346:2012.

Tham khảo thêm bài viết: Những giải pháp hiệu quả thi công chống thấm tầng hầm nhà.

4.1. Chống thấm tự thân của kết cấu bê tông

Bê tông thương phẩm đổ tường và sàn hầm phải đạt mác tối thiểu $M300$ và cấp chống thấm từ B8 đến B10. Trong quá trình cấp phối, nhà thầu cần trộn trực tiếp các phụ gia hoạt tính tinh thể thẩm thấu (như Penetron Admix hoặc Sika Waterproofing). Các sợi tinh thể này khi gặp hơi ẩm sẽ tự động phát triển để điền đầy các mao quản và vết nứt co ngót nhỏ ($\le 0.4\text{mm}$).

4.2. Xử lý mạch ngừng thi công bằng quy trình 3 lớp

Mạch ngừng giữa sàn đáy và tường vách hầm là vị trí có tỉ lệ rò rỉ nước cao nhất. Xây Dựng Đà Lạt ứng dụng biện pháp xử lý chuyên sâu:

1. Băng cản nước Waterstop: Đặt thanh Waterstop PVC khổ rộng 200 - 500mm chính giữa tiết diện vách trước khi đổ bê tông.

2. Thanh cao su trương nở (Hydrophilic Strip): Quấn dọc chu vi mạch ngừng, tự nở thể tích từ 200% - 300% khi tiếp xúc nước để bịt kín mọi khe hở.

3. Hệ thống màng thoát nước có gai (Dimple Drain Sheet): Ốp phía ngoài vách hầm nhằm lưu dẫn nước ngầm chảy dọc xuống hệ rãnh lọc dưới chân hầm, triệt tiêu hoàn toàn áp lực thủy tĩnh tác dụng vuông góc vào thành hầm.

PHẦN 5: QUAN TRẮC ĐỊA KỸ THUẬT VÀ CHECKLIST CHO CHỦ ĐẦU TƯ

5.1. Quy trình quan trắc kiểm soát an toàn lân cận

Trong suốt quá trình đào đất và lắp đặt kết cấu chắn giữ, việc quan trắc phải được thực hiện định kỳ theo TCVN 10304:2014:

• Đo chuyển vị ngang tường chắn: Sử dụng hệ thống ống và đầu đo Inclinometer thả dọc thân cừ/cọc nhồi để theo dõi biến dạng uốn.

• Đo lún sụt nhà dân liền kề: Thiết lập các mốc đo lún trên tường nhà hàng xóm, đo đạc bằng máy thủy bình độ chính xác cao ($0.1\text{mm}$) với tần suất 2 ngày/lần.

• Ngưỡng cảnh báo: Nếu tốc độ dịch chuyển vách vượt quá $2\text{mm/ngày}$, phải dừng đào đất lập tức để bơm vữa gia cố hoặc bổ sung thanh chống phụ trợ.

5.2. Câu hỏi thường gặp khi thi công tầng hầm Đà Lạt (FAQ)

• Hỏi: Gặp phải địa chất có nhiều đá mồ côi lớn thì nên chọn biện pháp thi công nào?

  • Trả lời: Tại các vùng đồi núi Lâm Đồng, đá mồ côi là "đặc sản" gây đau đầu cho nhà thầu. Nếu gặp lớp đá này, giải pháp ép cừ Larsen sẽ hoàn toàn thất bại vì cừ thép sẽ bị cong vênh, rách khớp khóa khi va vào đá. Phương án bắt buộc lúc này là chuyển sang Cọc khoan nhồi liên tiếp, đầu mũi khoan chuyên dụng có khả năng phá đá mồ côi để cắm sâu cọc vào tầng đất ổn định.

• Hỏi: Quy định về cao độ bán hầm tại Đà Lạt như thế nào để được cấp phép xây dựng?

  • Trả lời: Theo quy chuẩn quy hoạch kiến trúc tại Đà Lạt, một không gian được công nhận là bán hầm khi phần nổi của bức tường hầm không vượt quá1.2m so với cao độ vỉa hè tự nhiên ổn định. Nếu thiết kế phần nổi cao hơn con số này, tầng hầm đó sẽ bị tính vào tổng số tầng nổi của công trình khi xét duyệt hồ sơ cấp phép.

5.3. Checklist Kiểm Tra Biện Pháp Thi Công Hầm Dành Cho Chủ Đầu Tư

Trước khi ký biên bản cho phép đơn vị nhà thầu động thổ hạ nền đào hầm, quý chủ đầu tư cần kiểm tra kỹ các hạng mục sau:

• [ ] Hồ sơ khảo sát địa chất trực quan: Có tối thiểu 2 lỗ khoan khảo sát sâu vượt qua đáy hầm dự kiến ít nhất 5m kèm bảng chỉ tiêu cơ lý (c, Ø, gamma).

• [ ] Bản vẽ biện pháp chắn giữ được thẩm tra: Có thuyết minh tính toán chuyển vị ngang và hệ số an toàn hố móng bằng phần mềm chuyên dụng như Plaxis hoặc GeoSlope.

• [ ] Biên bản ghi nhận hiện trạng các nhà liền kề: Chụp ảnh, quay phim toàn bộ kết cấu và vết nứt cũ (nếu có) của nhà hàng xóm, có chữ ký xác nhận của các bên để làm cơ sở pháp lý đối chiếu.

• [ ] Vật tư chống thấm đạt chuẩn nhập kho: Kiểm tra CO/CQ và chứng chỉ xuất xưởng của băng cản nước Waterstop, màng khò Bitum, phụ gia bê tông đúng chủng loại chỉ định.

• [ ] Phương án cứu hộ khẩn cấp: Chuẩn bị sẵn bạt che phủ chống xói mòn vách đất khổ lớn và máy phát điện dự phòng phục vụ riêng cho hệ thống bơm chìm khi xảy ra mưa bão mất điện lưới.

KẾT LUẬN

Thi công tầng hầm Đà Lạt an toàn, giải quyết triệt để bài toán chống sạt lở Đà Lạt đòi hỏi một năng lực kỹ thuật kết cấu chuyên sâu và sự thấu hiểu tường tận về thủy văn bản địa. Việc lựa chọn đúng biện pháp thi công tầng hầm ngay từ giai đoạn lập dự án là yếu tố quyết định đến sự thành bại và tuổi thọ bền vững của công trình.

 Xây Dựng WINTA cam kết mang đến những giải pháp thi công hầm chuẩn kỹ thuật, an toàn tuyệt đối và minh bạch pháp lý. Hãy liên hệ ngay với chúng tôi qua số Hotline: 0763 988 999 để được các kỹ sư trưởng trực tiếp khảo sát địa hình và tư vấn phương án tối ưu nhất cho công trình của bạn!
